功率计

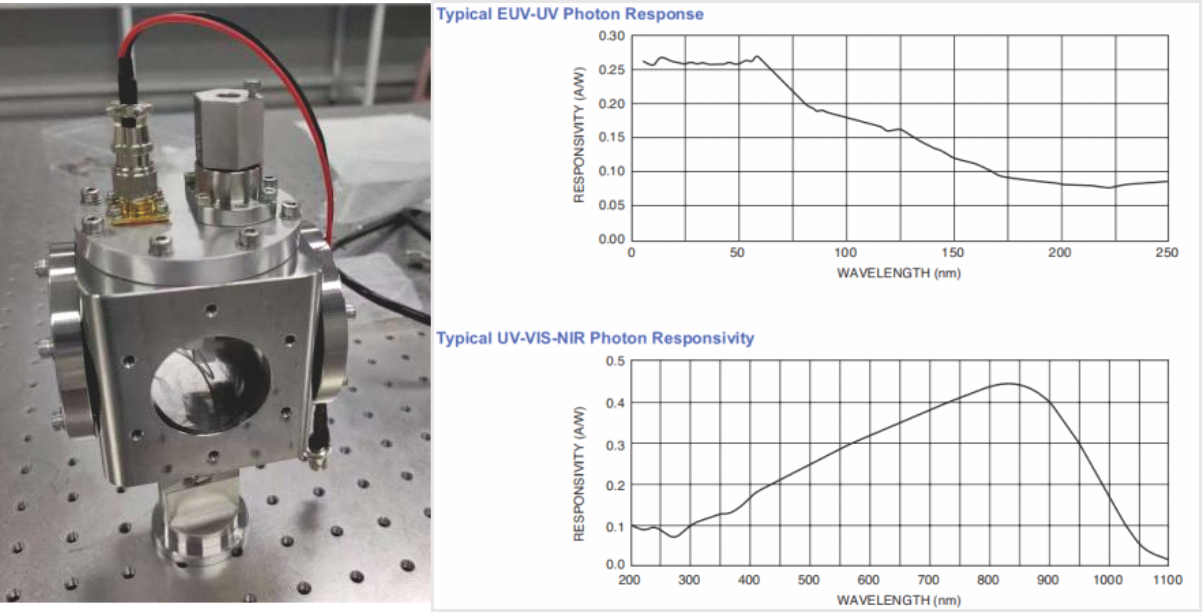

一款小巧而功能强大的功率计,可通过原位旋转切换测量/通光状态,采用电流换算绝对功率的转换方式,探测器有效区域为10 mmx10 mm,覆盖0.04-1100 nm波段,适用于极紫外至近红外范围。其皮安级低暗电流(≤5 pA)和20 MΩ分流电阻,确保了20 pW极低功率的灵敏探测。设备响应速度快(10 μs上升时间),工作温度范围宽(-20°C至80'C),并兼容多种真空/气氛环境条件,适合测量绝对功率、标定光子通量及分析带通占比等应用。

主要特性

·原位切换测量-通光状态 ·经过计量标定的标准探测器,覆盖硬X射线到近红外波段、从20 pW-500 mW,绝对功率测量准确、可靠性强 ·理想的电子检测,响应速度快,仅10 μs的上升时延

·检测面积大,最大可容纳10 mm直径的光斑 ·兼容常压空气、常压惰性气氛到高真空的压力范围,覆盖-20°C到80°C的宽工作温度范围

·反向击穿电压10 V,抗静电能力强 ·皮安级低暗电流,极紫外波段探测灵敏度可达20 pW,分流电阻高达20 MΩ,受外电路阻值干扰小

技术参数

名称 Name	功率计
转换方式 Conversion Mode	电流换算绝对功率
标准标定 Standard Calibration	是
探测器有效区域 Active Area	10 mm x 10 mm
探测器覆盖波段 Wavelength Window	0.04nm-1100nm
探测光电流范围 Photo Curent Range	5 pA-50 mA(20 pW-200 mW@13.5nm)
准确度 Accuracy of Detection	5%
灵敏度 Sensitivity/Maximum Resolution	2 pA(8 pW@13.5 nm)
工工作温度范围 Temperature Window	-20°Cto 80°C
暗电流 Dark Current	<5pA(0 V,20°C)
分流电阻 Shunt Resistance	20 MΩ(V_B=±10 mV)
上升时间 Rise Time	10 μs
反向击穿电压Reverse Breakdown Voltage	10 V
