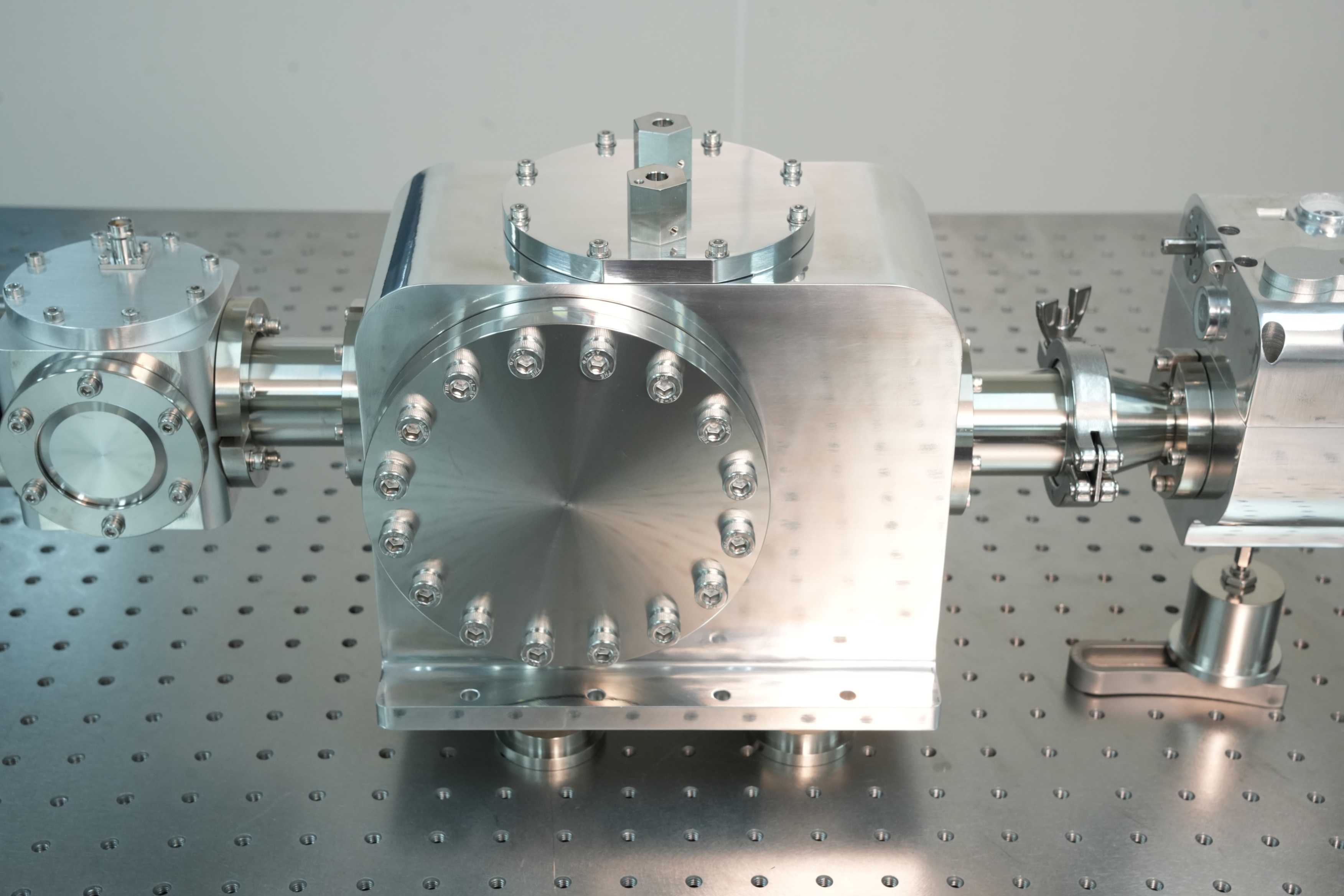

光谱单色仪

一款集极紫外光谱实时观测和原位单色化自动选择的一体化仪器,适用波长范围9.5nm-80nm(可拓展至1-200nm),具备高光谱帶宽分辨率(λ/λ>100)和灵活的单色化波长输出功能。采用共焦光谱技术,衍射效率达30 %-78%,单色化总效率最高超40 %(如HHG13.5 nm定制版)。设备支持自动化操作,可实现光谱观测与单色选光一体化,适用于高次谐波、等离子体诊断及天文极紫外分析等领域,具有高信噪比和能量传输效率。

主要特性

·高度自动化、操作简单,可同时实现光谱观测和单色化选光,且可简便地实现单色化波长的原位切换 ·衍射效率高,谱峰强度高、信噪比优越 ·传输总效率高,最大限度减少能量传输损失

·共焦光谱,光谱覆盖波长范围宽,光谱带宽分辨率高,特别适合高次谐波(HHG)/激光等离子体(LPP)/放电等离子体(DPP)/逆康普顿散射/EUV波段同步辐射/EUV波段自由电子激光等光源光谱分析

·可定制化设置光学元件以取得目标波长的最高单色化总效率(HHG13.5 nm定制版本可高达40 %以上) ·可定制化/可切换光学元件控制输出单色光的聚焦/平行/发散状态,并可以定制预设焦点

技术参数

名称 Name	光谱单色仪
光谱仪波长范围 Wavelength Window	9.5nm-80nm(可拓展至1-200nm)
光谱类型 SpectraType	共焦光谱
衍射效率 Difraction Efciency	30%-78%
光谱带宽分辨率 Spectral Bandwidth Resolution	(λ/Δλ）＞100
单色化波长 Monochromatic Wavelength	9.5nm-80 nm灵活可选原位输出
单色化带宽 Monochromatic Bandwidth	0.1nm-1nm可定制
单色化总效率 Monochromatic Total Efciency	14.7%-42.2%
